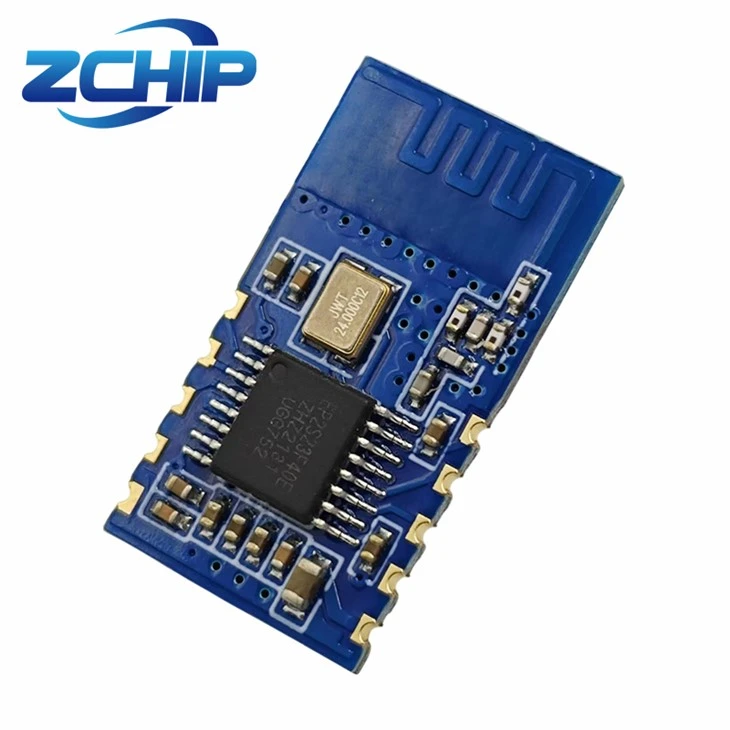

ZX8271 হল এক ধরনের ব্লুটুথ এবং BLE মডিউল।ইন্টারনেট অফ থিংস (iot) ডিভাইসগুলির জন্য বিশেষভাবে ডিজাইন করা একটি ব্লুটুথ মডিউল হিসাবে, ZX8271 Telink Bluetooth 5.0 অতি-লো পাওয়ার সলিউশন গ্রহণ করে, একটি 32-বিট RISC প্রসেসর এবং 512KB ফ্ল্যাশ মেমরিকে একীভূত করে, সর্বোচ্চ শক্তি দক্ষতার সাথে ওয়্যারলেস সংযোগকে পুনরায় সংজ্ঞায়িত করে৷
আল্ট্রা-কম বিদ্যুত খরচ ডিজাইন দীর্ঘ ব্যাটারি জীবন নিশ্চিত করে।
- ব্লুটুথ 5.0 স্ট্যান্ডার্ড, স্থিতিশীল সংযোগ
- কম্প্যাক্ট আকার, সংহত করা সহজ
- বিকাশের অসুবিধা কমাতে MCU-তে নির্মিত-
এটি স্মার্ট হোম, খেলাধুলা এবং ফিটনেস সরঞ্জাম, ভোক্তা ইলেকট্রনিক্স এবং শিল্প নিয়ন্ত্রণের মতো আইওটি অ্যাপ্লিকেশন পরিস্থিতিগুলির জন্য অত্যন্ত উপযুক্ত।
একটি ব্লুটুথ এবং BLE মডিউল হিসাবে, ZX8271 অসামান্য কর্মক্ষমতা সহ আপনার স্মার্ট হার্ডওয়্যার উদ্ভাবনকে শক্তিশালী করে, সংযোগগুলিকে আরও সহজ এবং আরও দক্ষ করে তোলে৷ অবিলম্বে প্রযুক্তিগত সমাধান পান এবং স্মার্ট পণ্যের বিকাশে একটি নতুন অধ্যায় শুরু করুন!
প্রধান বৈশিষ্ট্য
- ব্লুটুথ লো পাওয়ার BLE5.0
- ব্লুটুথ স্বচ্ছ ট্রান্সমিশনে সিরিয়াল পোর্ট সমর্থন করে
- আপনার নিজের অনবোর্ড অ্যান্টেনা আনুন, একটি অ্যান্টেনা ডিজাইন করার প্রয়োজন নেই।
- মাস্টার মোড, স্লেভ মোড এবং মাস্টার-স্লেভ মোড সমর্থন করে।
- ROHS অনুগত (লিড-মুক্ত)
প্রধান পরামিতি
|
মডিউল মডেল |
ZX8271 |
|
পরিমাপ |
20.0*11.0*2.8(±0.2)MM |
|
encapsulation |
SMD (স্ট্যাম্প গর্ত) |
|
ওয়্যারলেস স্ট্যান্ডার্ড |
ব্লুটুথ 5.0 |
|
ফ্রিকোয়েন্সি পরিসীমা |
2400 ~ 2483.5MHz |
|
সর্বাধিক সংক্রমণ শক্তি |
সর্বোচ্চ মান 10dBm। |
|
সংবেদনশীলতা গ্রহণ |
-96dBm |
|
জগল/ইন্টারফেস |
UART |
|
কাজের তাপমাত্রা |
-40 ডিগ্রী ~ 85 ডিগ্রী |
|
স্টোরেজ পরিবেশ |
-40 ডিগ্রী ~ 125 ডিগ্রী, <90% RH |
|
পাওয়ার সাপ্লাই পরিসীমা |
পাওয়ার সাপ্লাই ভোল্টেজ হল 2.2V ~ 3.6V, এবং পাওয়ার সাপ্লাই কারেন্ট 20mA এর থেকে বেশি বা সমান। |
|
শক্তি খরচ |
গভীর ঘুমের মোড: 2uA |
|
শ্যালো স্লিপ মোড: 16uA ব্রডকাস্ট মোড একবার /S 37/38/39 70uA-90uA প্রেরণ করতে 0DB চালু করুন। |
|
|
TX: 9.5mA |
|
|
RX: 9.1mA |
|
|
সংক্রমণ দূরত্ব |
বহিরঙ্গন খোলা দৃষ্টি দূরত্ব: 80m ~ 100m. |
আবেদন
●স্মার্ট হোম: স্মার্ট প্লাগ, ইন্টেলিজেন্ট সুইচ, ইন্টেলিজেন্ট ল্যাম্প, ইন্টেলিজেন্ট ডোর লক, থার্মোমিটার, ইন্টেলিজেন্ট স্কেল, এনভায়রনমেন্টাল স্মোক এবং ফগ অ্যালার্ম ইত্যাদি।
●শিশুর যত্ন: প্রকৃত-সময়ের তাপমাত্রা সনাক্তকরণ, বুদ্ধিমান খাঁচা, এবং ক্ষতি প্রতিরোধ।
●খেলনা: ইন্টারেক্টিভ রিমোট কন্ট্রোল খেলনা, রোবট, বিমান, খেলনা গাড়ি, অ্যান্টি-হারানো ডিভাইস।
●অটোমোটিভ ইলেকট্রনিক্স: স্বয়ংক্রিয় লক, পার্কিং স্পেস রেকর্ড, বৈদ্যুতিক গাড়ি চোরের অ্যালার্ম, ডেটা অধিগ্রহণ এবং পর্যবেক্ষণ।
● সেন্সর নেটওয়ার্ক
● সম্পদ ট্র্যাকিং ব্যবস্থাপনা
ZX8271 হল এক ধরনের ব্লুটুথ এবং BLE মডিউল। এই অ্যাপ্লিকেশন ক্ষেত্রগুলি ZX8271 এর মধ্যে সীমাবদ্ধ নয়৷
পিন ডায়াগ্রাম
ব্লুটুথ এবং BLE মডিউল ZX8271 মডিউলে নিম্নরূপ 10টি ইন্টারফেস রয়েছে:
পিন ডায়াগ্রামে দেখানো হয়েছে, পিন ফাংশন সংজ্ঞা টেবিল ইন্টারফেস সংজ্ঞা:
| ভূমিকা | নাম | ফাংশন বিবরণ |
|
1 |
জিপিআইও |
SWS |
|
2 |
UART_RX |
UART_RX |
|
3 |
UART_TX |
UART_TX |
|
4 |
NC |
NC |
|
5 |
জিএনডি |
জিএনডি |
|
6 |
ভিসিসি |
ভিসিসি |
|
7 |
NC |
NC |
|
8 |
জিপিআইও |
WAKEUP মডিউল |
|
9 |
জিপিআইও |
WAKEUP এমসিইউ |
|
10 |
আরএসটি |
রিসেট |
FAQ
